مشاوره خرید تجهیزات

مشاوره خرید تجهیزات آخرین گام در دپارتمان مشاوره و طراحی در ایران مایکروویو است. امروزه با گسترش شبکه‌های ارتباطی و نیاز به پهنای باند بالا و اتصال پایدار، استفاده از لینک‌های مایکروویو به عنوان یک راهکار مقرون‌به‌صرفه و قابل‌اعتماد، بیش از پیش مورد توجه اپراتورها و سازمان‌ها قرار گرفته است. اما انتخاب تجهیزات مناسب (از رادیو و آنتن تا لوازم جانبی) یکی از چالش‌های اصلی مهندسین شبکه است. تجهیزات مختلف ما را ببینید!

شرکت ایران مایکروویو با سال‌ها تجربه در طراحی، مشاوره و اجرای لینک‌های رادیویی، این راهنمای جامع را تهیه کرده است تا به شما کمک کند:

چگونه بهترین رادیو (هوآوی یا اریکسون) را برای پروژه خود انتخاب کنید؟
آنتن با چه Gain و زاویه‌ای برای مسافت‌های مختلف مناسب است؟
لوازم جانبی حیاتی (کابل، PoE، ارتینگ) چه تأثیری در پایداری لینک دارند؟
چگونه سطح Availability مورد نیاز (مثلاً %۹۹.۹۹) را محاسبه کنیم؟

در این مطلب و مطالب قبل، به‌صورت عملی یک پروژه واقعی (لینک تهران-قزوین) را بررسی کردیم و لیست کامل تجهیزات، محاسبات فنی و نمودارهای مقایسه‌ای را ارائه می‌دهیم.

انتخاب رادیوی مناسب (مقایسه فنی هوآوی vs اریکسون)

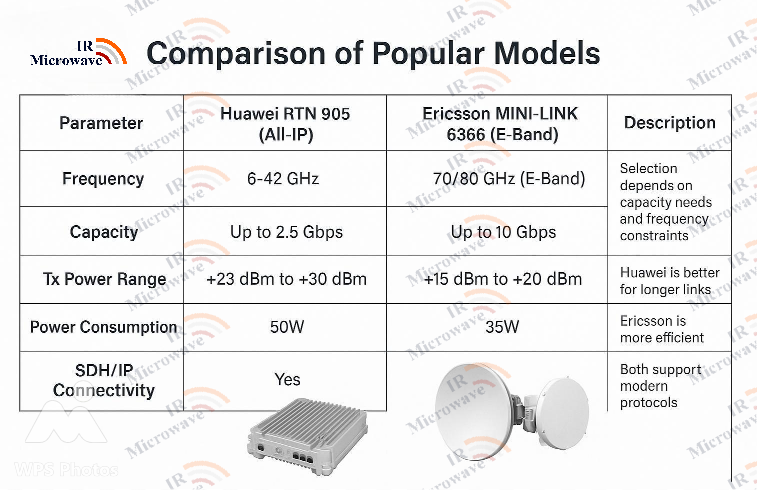

جدول مقایسه مدل‌های پرکاربرد:

پارامتر	Huawei RTN 905 (All-IP)	Ericsson MINI-LINK 6366 (E-Band)	توضیحات
فرکانس	۶-۴۲ GHz	۷۰/۸۰ GHz (E-Band)	انتخاب بسته به نیاز ظرفیت و محدودیت فرکانس
ظرفیت	تا ۲.۵ Gbps	تا ۱۰ Gbps	اریکسون برای لینک‌های فوق پرظرفیت مناسب‌تر است
رنج قدرت خروجی	+۲۳ dBm تا +۳۰ dBm	+۱۵ dBm تا +۲۰ dBm	هوآوی برای لینک‌های بلندتر بهتر است
مصرف برق	50W	35W	اریکسون بهینه‌تر است
امکان اتصال به SDH/IP	بله	بله	هر دو از مدرن‌ترین پروتکل‌ها پشتیبانی می‌کنند

انتخاب آنتن مناسب (بر اساس Gain و زاویه)

رابطه بین Gain، فرکانس و قطر آنتن:

$G ain (d B i) = ۱۰ log_{۱۰} (η (λ π D)^{۲})$

🔹 η: بازده آنتن (~۶۰% برای آنتن‌های معمولی)
🔹 D: قطر آنتن (متر)
🔹 λ: طول موج (بر حسب فرکانس)

جدول پیشنهادی آنتن:

فرکانس (GHz)	قطر آنتن (m)	Gain (dBi)	زاویه 3dB (°)	کاربرد
۷	۱.۲	۳۸	۳.۵	لینکهای متوسط
۱۸	۰.۶	۴۲	۱.۸	لینکهای پرظرفیت
۲۳	۰.۳	۳۵	۴.۲	لینکهای کوتاه

لوازم جانبی حیاتی

کابل RF:

کابل LDF4-50A (اندازه: ۱/۲ اینچ) برای تلفات کم (~۴ dB/100m در ۲ GHz).

کابل Heliax (اندازه: ۷/۸ اینچ) برای لینک‌های بلند (~۲ dB/100m در ۲ GHz).

نگهدارنده (Mounting Bracket):

پایه استیل ضدزنگ با قابلیت تنظیم زاویه ±۵° برای نصب دقیق.

PoE (برق از طریق اترنت):مدل Huawei APM812 (خروجی 48V/0.5A) برای رادیوهای کوچک.

سیستم ارتینگ: میلۀ مسی با مقاومت ≤۵ اهم برای جلوگیری از نویز و صاعقه.

تعیین سطح پایداری لینک (Availability Calculation)

📉 فرمول محاسبه Availability بر اساس ITU-R P.530:

$Unavailability = Outage Probability \times ۱۰۰ دوره زمانی$

🔹 مثال: برای %۹۹.۹۹ Availability در یک سال:

$۰.۰۱% \times ۸۷۶۰ ساعت = ۵۲ دقیقه Downtime$

جدول سطوح پایداری متداول:

سطح پایداری	Downtime سالانه	کاربرد
%۹۹.۹	۸.۷۶ ساعت	شبکه‌های تجاری
%۹۹.۹۹	۵۲ دقیقه	اپراتورهای مخابراتی
%۹۹.۹۹۹	۵ دقیقه	شبکه‌های بانکی/نظامی

مراحل اجرای پروژه تهران.قزوین و لیست تجهیزات پیشنهادی

انتخاب رادیو (بر اساس شرایط پروژه)

📌 مقایسه دو گزینه:

پارامتر	Huawei RTN 910	Ericsson MINI-LINK 6352	انتخاب نهایی
پهنای باند	۱ Gbps	۱.۵ Gbps	Ericsson (به دلیل ظرفیت بالاتر)
حساسیت گیرنده	-۸۵ dBm	-۸۸ dBm	Ericsson (مطلوب برای مسافت طولانی)
قدرت خروجی	+۳۰ dBm	+۲۸ dBm	Huawei (بهبود سیگنال در مسافت زیاد)
مصرف برق	۶۰ وات	۵۵ وات	Ericsson (بهینه‌تر)

✅ نتیجه: با توجه به مسافت بالا و نیاز به ظرفیت ۱Gbps، Ericsson MINI-LINK 6352 انتخاب شد.

انتخاب آنتن (بر اساس Gain و زاویه)

📊 محاسبات Gain آنتن:

فرکانس: ۱۸ GHz
قطر آنتن: ۱.۲ متر
بازده (η): ۶۵٪

$G ain = ۱۰ log_{۱۰} (۰.۶۵ (۰.۰۱۶۷ π \times ۱.۲)^{۲}) \approx ۴۲ dBi$

📌 جدول مشخصات آنتن:

پارامتر	مقدار	توضیح
Gain	۴۲ dBi	مناسب برای مسافت ۱۵۰ کیلومتر
زاویه 3dB	۱.۸°	دقت بالای هدف‌گیری
جنس رفلکتور	آلومینیوم آنودایز	مقاوم در برابر باد و باران

لوازم جانبی مورد نیاز

✅ لیست کامل تجهیزات:

ردیف	تجهیزات	مدل/مشخصات	تعداد
۱	کابل RF	Heliax ۷/۸ اینچ (تلفات: ۲ dB/100m)	۱۵۰ متر
۲	نگهدارنده آنتن	پایه استیل ضدزنگ (قابل تنظیم زاویه)	۲ عدد
۳	مبدل PoE	Ericsson DC-48V/2A	۲ عدد
۴	سیستم ارتینگ	میله مسی + چاه ارت (مقاومت <۵ اهم)	۱ ست
۵	اتصالات ضد آب (Waterproof Kit)	Huawei	۴ عدد

محاسبه پایداری لینک (Availability)

📉 بررسی عوامل تضعیف سیگنال:

تضعیف اتمسفر (Atmospheric Loss): ۰.۱ dB/km
تضعیف باران (Rain Fade): ۱۵ dB (بر اساس داده‌های هواشناسی منطقه)
میراث ناشی از بازتاب (Multipath): ۳ dB

📌 محاسبه Fade Margin:

$FM = P_{t x} - L os s_{t o t a l} - S e n s i t i v i t y_{r x}$ $FM = ۲۸ dBm - (۱۵۰ \times ۰.۱ + ۱۵ + ۳) - (- ۸۸) = ۹۳ dB$

✅ نتیجه: Fade Margin > 30 dB → لینک پایدار است (%۹۹.۹۹ Availability).

جمع‌بندی نهایی این گام

با توجه به تحریم‌های بین‌المللی و غیرفعال شدن عملی شرکت اریکسون در ایران، شرکت ایران مایکروویو به‌عنوان یک تیم متخصص، تمرکز خود را بر استفاده از تجهیزات هوآوی با پشتیبانی کامل فنی و خدمات پس از فروش قرار داده است.

✅ چرا هوآوی؟

پشتیبانی رسمی در ایران: نمایندگی‌های معتبر و دسترسی آسان به قطعات.
تنوع محصولات: رادیوهای All-IP با پهنای باند بالا (تا ۲.۵ گیگابیت بر ثانیه).
بهینه‌سازی هزینه: قیمت رقابتی نسبت به برندهای اروپایی.
سازگاری با شرایط آب‌وهوایی: مقاوم در برابر دمای بالا و گردوغبار.

📌 پروژه تهران-قزوین با تجهیزات هوآوی:

رادیو: مدل Huawei RTN 910 (فرکانس ۱۸ گیگاهرتز، قدرت خروجی +۳۰ dBm).
آنتن: ۱.۲ متری با Gain 42 dBi (ساخت هوآوی).
پایداری لینک: %۹۹.۹۹ (مطابق استاندارد ITU-R).

و در انتها: ایران مایکروویو، پس از حضور در محل و بررسی کامل مشکل، تمامی عملیات لازم را برای شما انجام می‌دهد تا با کمترین هزینه، فعالیت خود را بطور کامل انجام دهید.
