تعریفی مختصر از microwave radio(رادیو مایکروویو)

Microwave radio

microwave radio متشکل از تجهیزاتی است که در پخش و انتقال ارتباطات از راه دور استفاده می‌شود. سیستم رادیو مایکروویو شامل رادیوهایی است که در بالای برج‌های مایکروویو قرار دارند که برای انتقال ارتباطات مایکروویو با استفاده از فناوری رادیویی مایکروویو خط دید مستقیم(PTP)، استفاده می‌شود.

اجزای رادیو مایکروویو را بررسی کنیم!

در هر رادیو مایکروویو با توجه به نوع و مدل آن، یونیت‌ها و بخش‌های متفاوتی وجود دارد که در این مطلب به بررسی هر کدام بطور جداگانه می‌پردازیم:

  1. Interface
  2. Modulator
  3. TX یا فرستنده رادیویی
  4. Branch
  5. Feader

Interface

وظیفه این یونیت، تنظیم level و انجام و تکمیل Justification بین رادیو و MUX(مالتی پلکسر) است.

Base Band  ارسالی از قسمت MUX (مالتی پلکسر) با توجه به ظرفیت مورد نیاز، با سرعت‌های  155MB=STM1,  140 MB, 34 MB, 8 MB, 2 MB از طریق کابل به Radio منتقل می‌شود.

Base Band وارد این یونیت شده و تنظیم Level و انجام Justification بین رادیو و MUX(مالتی پلکسر) را را انجام می‌دهد.

Modulation

این یونیت، وظایف متعددی دارد:

  • کجی یا انحنای ناشی از کابل را ار بین می‌برد.
  • انجام پردازش‌های لازم روی Base Band
  • اضافه کردن بیتهای Overhead به Base Band
  • Parity(بیتهای Parity برای مبارزه با نویزهای کانال انتقال اضافه می‌شوند).
  • سوپروایزری(بیتهای سوپروایزری برای کنترل شبکه مخابرات اضافه می‌شوند).
  • سوئیچینگ
  • Order Wier
  • انجام دستورات کنترلی

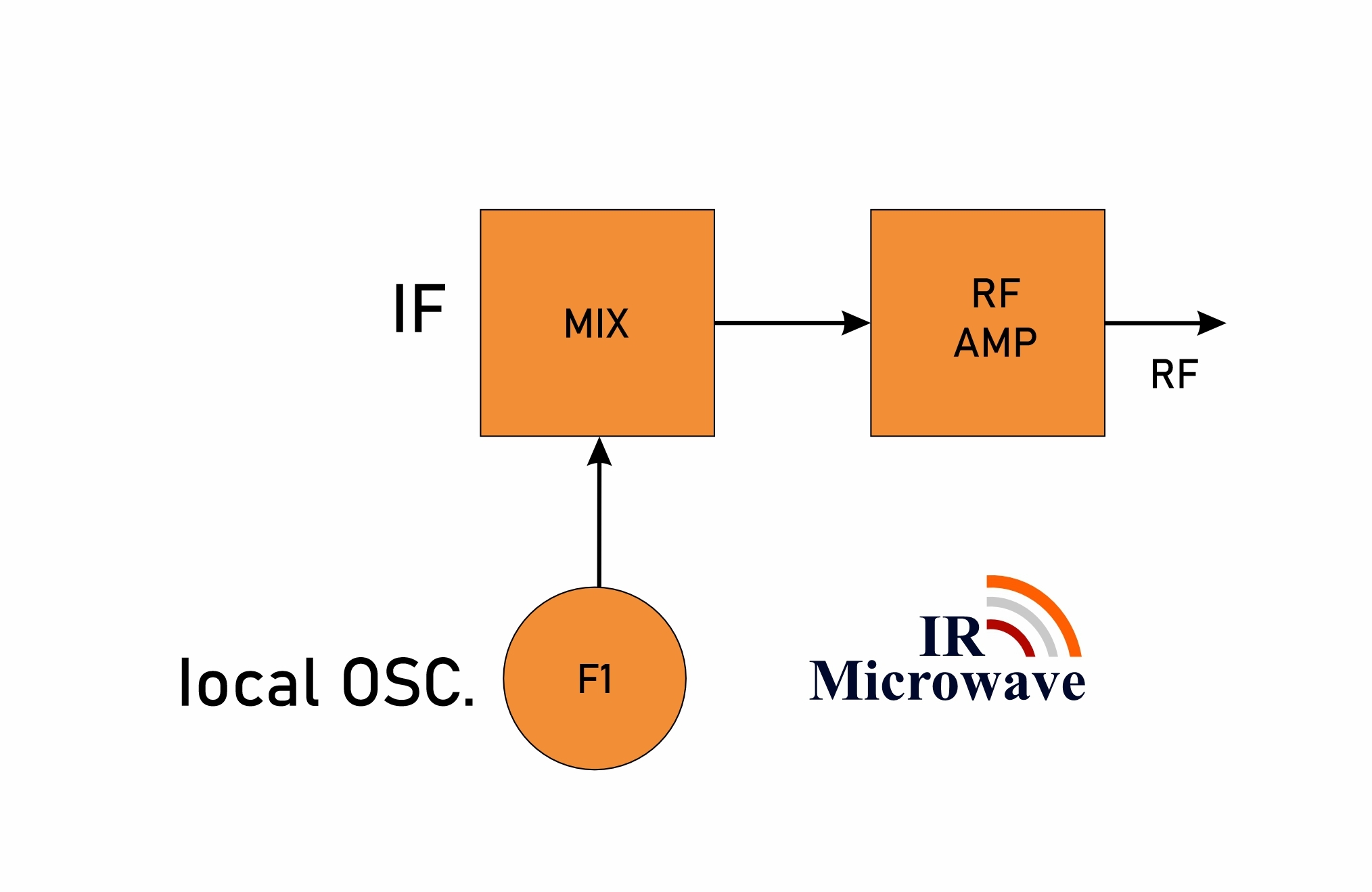

TX یا فرستنده رادیویی

  • خروجی مدولاتور (IF) به فرستنده رادیو (TX) منتقل می‌شود.
  • در قسمت TX ابتدا سیگنال دریافتی از باند IF به RF ارسال می‌شود.
  • با توجه به اینکه خروجی TX بر روی آنتن رفته و قاعدتاً از طریق نویزها و سایر عوامل خارجی، تاثیر می‌پذیرد، باید Level آن تا حد زیادی تقویت شود تا قبل از گدشتن از کانال انتقال S/N ورودی آنتن گیرنده، قابل دریاقت و پذیرش باشد.

Branch

  • خروجی فرستنده رادیو (TX) به Branch منتقل می‌شود. این بخش شامل قسمت‌های ایزولاتور و سیکولاتورهایی است که فرکانس درخواستی و موردنظر را از سایر فرکانس‌ها، جدا می‌کند و همچنین، فرکانس TX را از RX جدا می‌کند.

Feader

  • خروجی Branch روی  Feader منتقل می‌شود. وطیفه این بخش انتقال امواج از Branch به آنتن است. همزمان می‌توان 16 مُد فرکانسی را از یک موج عبور داد . در واقع این موضوع به این مفهوم است که 8 فرستنده و گیرنده، بطور همزمان و با مٌدهای مختلف، می‌توانند سیگنال خود را به یک Feader ارسال کنند.
  • قطر دهانه و شکل سطح مقطع Feader به طول موج سیگنال ارسالی، بستگی دارد.
