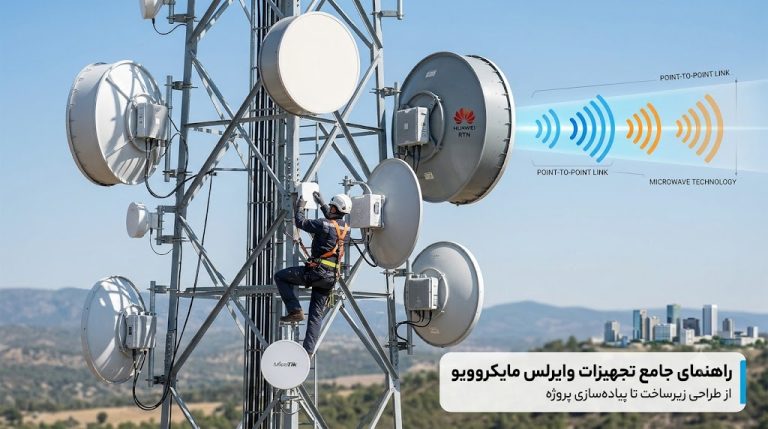

تجهیزات وایرلس مایکروویو؛ از طراحی زیرساخت تا پیادهسازی پروژه
در دنیای ارتباطات سازمانی و زیرساختهای انتقال داده، فیبر نوری همواره گزینهای ایدهآل است؛ اما چالشهای حفاری، مجوزهای شهرداری، هزینههای سرسامآور بسترسازی و زمانبر بودن پروژه، بسیاری از مدیران IT و مهندسان شبکه را به سمت یک جایگزین فوقالعاده پتانسیلدار سوق میدهد: تجهیزات وایرلس مایکروویو.
این فناوری به سازمانها اجازه میدهد پهنای باندهای سنگین در حد چند گیگابیت بر ثانیه را در مسافتهای طولانی (حتی بالای ۵۰ کیلومتر) با تاخیر نزدیک به صفر (Low Latency) منتقل کنند. در این مقاله به صورت کاملاً پروژه محور و عمیق، به بررسی سختافزارها، آ키تکتور فنی، چالشهای فرکانسی در ایران و مستندات یک پروژه واقعی میپردازیم.
معماری سختافزار؛ کالبدشکافی تجهیزات وایرلس مایکروویو
برای راهاندازی یک لینک مخابراتی نقطه به نقطه (Point-to-Point)، شما نمیتوانید صرفاً به یک رادیو وایرلس معمولی اتکا کنید. ساختار پایداری انتقال در این لایه نیازمند زنجیرهای هماهنگ از سختافزارهای گرید اپراتوری است. سیستمهای مایکروویو مدرن به دو آرکیتکتور کلی Split-Mount (شامل دو واحد مجزای داخلی و خارجی) یا All-Outdoor (تجهیزات یکپارچه روی دکل) تقسیم میشوند.
واحد بیرونی (ODU - Outdoor Unit)
این بخش کانون پردازش فرکانسهای رادیویی (RF) است. ODU مستقیماً در پشت دیش یا روی بازوهای دکل نصب میشود. وظیفه اصلی آن تبدیل سیگنالهای باند پایه (Baseband) دریافت شده از اتاق سرور به فرکانسهای فوقالعاده بالا (امواج میلیمتری و میکرو) و ارسال آنها به سمت آنتن است. در فرآیند خرید تجهیزات وایرلس مایکروویو، توان خروجی ODU (بر حسب dBm) یکی از اصلیترین فاکتورهای تعیینکننده قیمت است.
واحد داخلی (IDU - Indoor Unit)
مغز متفکر لینک در دیتاسنتر یا اتاق سرور مستقر است. IDU یک سوییچ/مدولاتور پیشرفته در سایزهای ۱U یا ۲U رکمونت است که پورتهای شبکه اترنت ($10\text{G}$ SFP+ یا RJ45) و خطوط مخابراتی (E1/T1) را تحویل میگیرد. این واحد، دادههای دیجیتال شبکه شما را مدوله کرده و از طریق کابل کواکسیال یا کابلهای خاص دبلشیلد به ODU منتقل میکند. همچنین وظیفه تامین برق ODU از طریق قابلیت PoE یا کابل کشی مجزای DC بر عهده این بخش است.
آنتنهای دیش با کارایی بالا (High-Performance Dish Antennas)
امواج مایکروویو به شدت جهتدار هستند. دیش مایکروویو وظیفه فوکوس کردن این امواج در قالب یک پرتو (Beam) بسیار باریک را دارد. این آنتنها بر اساس اندازه (قطر ۳۰، ۶۰، ۹۰، ۱۲۰ سانتیمتر و بزرگتر) و نوع ساختار (تک قطبی یا دو قطبی – Single/Dual Polarization) دستهبندی میشوند. در محیطهای با باد شدید، این دیشها مجهز به رادوم (Radome – پوشش محافظ جلو) و کیتهای استابلایزر ضد باد سنگین میشوند.
طبقهبندی فرکانسها؛ رگولاتوری و نویز در بازار ایران
برای راهاندازی یک لینک مخابراتی نقطه به نقطه (Point-
یکی از کلیدیترین مراحل در طراحی لینک، انتخاب باند فرکانسی مناسب است. اشتباه در این مرحله یعنی شکست مطلق پروژه در اولین بارندگی یا در مواجهه با نویزهای شهری.
باند فرکانسی آزاد (Unlicensed) —> فرکانسهای 5GHz, 24GHz, 60GHz —> ارزان، بدون نیاز به مجوز، ریسک نویز بالا
باند فرکانسی اختصاصی (Licensed) —> فرکانسهای 6GHz تا 38GHz —> نیازمند مجوز رگولاتوری، پایداری 100%، گرانقیمت
باند فرکانسی ای-باند (E-Band) —> فرکانسهای 70GHz/80GHz —> پهنای باند تا 10Gbps، حساس به باران، فواصل کوتاه
گام به گام با یک پروژه واقعی؛ اتصال کارخانه سیمان به دیتاسنتر مرکزی
برای درک عمیق ملموس، سناریوی مهندسی زیر را که توسط تیم فنی ما اجرا شده است بررسی میکنیم. این سناریو به شما دیدی کاملاً عملیاتی از نحوه بهکارگیری این فناوری میدهد.
مستندات اولیه و نیازسنجی پروژه (Phase 1)
موقعیت دفتر مرکزی: تهران، منطقه ونک (برج اداری)
موقعیت کارخانه: حاشیه جاده خاوران (شهرک صنعتی)
فاصله هوایی مستقیم: ۳۸.۵ کیلومتر
پهنای باند مورد نیاز: حداقل $600\text{ Mbps}$ به صورت متقارن (Full-Duplex) برای انتقال ویدیو وال دوربینهای نظارتی $4K$، اتوماسیون صنعتی PLC و ترافیک خطوط تلفن تحت شبکه (VoIP).
چالشهای زمینشناختی و فرکانسی (Phase 2)
در فاصله بین دو نقطه، یک تپه مرتفع وجود داشت که تا حدی خط دید مستقیم (LoS – Line of Sight) را تهدید میکرد. از سوی دیگر، منطقه ونک تهران به عنوان یکی از آلودهترین نقاط از نظر نویز فرکانسی $5\text{ GHz}$ شناخته میشود. استفاده از رادیوهای ارزانقیمت در این سناریو عملاً غیرممکن بود. بنابراین مهندس طراح ناچار به استفاده از تجهیزات وایرلس مایکروویو در باند لایسنس شده شد.
انتخاب مدل سختافزار و دیشها (Phase 3)
پس از محاسبات ریاضی دقیق زوایای آزیموت (Azimuth) و الِویشن (Elevation)، تجهیزات زیر خریداری و به سایت منتقل شدند:
رادیو مایکروویو: دو سمت لینک مجهز به رادیوهای مایکروویو گرید صنعتی برند هواوی (Huawei RTN 950) شدند.
فرکانس انتخابی: فرکانس $11\text{ GHz}$ (اخذ شده با مجوز سازمان تنظیم مقررات).
دیشها: دو عدد دیش اندرو (Andrew) با قطر ۹۰ سانتیمتر با توان رادیویی بالا (High Gain).
فرآیند نصب، الایمنت و بهرهبرداری (Phase 4)
تکنسینهای دکلبند با استفاده از دستگاههای GPS تراز اول و ابزارهای تراز دقیق (Alignment Tools)، دیشها را به سمت یکدیگر قفل کردند. در فرآیند کانفیگ نرمافزاری، از مکانیزم مدولاسیون تطبیقی (ACM) استفاده شد. این سیستم به تجهیزات وایرلس مایکروویو اجازه میدهد که اگر در زمان طوفان یا بارندگی شدید سیگنال ضعیف شد، دستگاه به طور خودکار نوع مدولاسیون را (مثلاً از QAM 1024 به QAM 256) تغییر دهد تا لینک تحت هیچ شرایطی قطع نشود، بلکه فقط پهنای باند به صورت موقت کمی کاهش یابد.
نتیجه نهایی: پهنای باند پایدار $720\text{ Mbps}$ با پینگ ثابت ۱ الی ۲ میلیثانیه و آپتایم ۹۹.۹۹۹٪ تحویل کارفرما گردید.

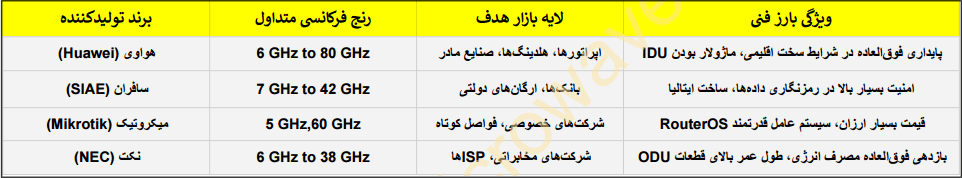

مقایسه برندهای برتر تجهیزات وایرلس مایکروویو در بازار ایران
سرمایهگذاری روی سختافزار اشتباه میتواند کل بودجه سازمان شما را هدر دهد. جدول زیر راهنمای سریعی برای مدیران تدارکات و IT جهت انتخاب تجهیزات است:
مقایسه برندهای برتر تجهیزات وایرلس مایکروویو در بازار ایران
خرید و نصب موفق پایان کار نیست. تجهیزات وایرلس مایکروویو به دلیل استقرار در دکلهای مرتفع، همواره در معرض آسیبهای محیطی هستند. تکنسینهای شبکه باید به صورت دورهای پروتکلهای زیر را اجرا کنند:
بررسی شاخص RSL (Received Signal Level): این شاخص که بر حسب dBm اندازهگیری میشود، توان سیگنال دریافتی را نشان میدهد. هرگونه افت ناگهانی در RSL نشاندهنده تغییر جهت دیش در اثر باد یا خرابی ODU است.
تست افت کیفیت کابل (Return Loss): کابلهای رابط بین IDU و ODU باید سالانه با دستگاههای تستر کابل (مثل آنریتسو) چک شوند تا از عدم نفوذ آب باران به سوکتها اطمینان حاصل شود.
سیستم ارتینگ دکل (Earthing System): اصابت صاعقه به دکل میتواند در یک ثانیه تمام بردهای الکترونیکی واحد بیرونی شما را بسوزاند. بررسی دوره ای چاه ارت دکل الزامی است.
نتیجهگیری و برآورد اقتصادی
تامین پهنای باند بین ساختمانها از طریق تجهیزات وایرلس مایکروویو گرچه در ابتدای پروژه هزینههای خرید سختافزار و اخذ لایسنس فرکانس را به سازمان تحمیل میکند، اما با حذف هزینههای شارژ ماهیانه خطوط اجارهای یا فیبرهای تاریک (Dark Fiber)، در بازهای کمتر از یک سال به نقطه بازگشت سرمایه (ROI) میرسد. انتخاب تجهیزات متناسب با فاصله و نویز منطقه، متضمن دوام و پایداری شبکه شما برای حداقل یک دهه خواهد بود.
